Refuerce Su Hogar Contra Inundaciones

09

REFUERCE SU HOGAR CONTRA INUNDACIONES

Si su hogar o edificio está ubicado en una zona inundable, según clasificada por FEMA –ya sea a lo largo de la costa, donde se perciben marejadas ciclónicas con oleajes fuertes durante las tormentas, o cerca de riberas que puedan desbordarse con aguaceros fuertes– debe conocer cómo las inundaciones y las lluvias torrenciales pueden afectar su estructura para poder mitigar los riesgos, daños y gastos asociados con estos eventos. Esta estrategia se enfoca en las maneras de reforzar un hogar para minimizar los daños por agua. Vea la sección de Recursos al final del manual para evaluar la vulnerabilidad de su hogar ante las inundaciones costeras.

SUGERENCIAS DE MANTENIMIENTO Y OPERACIÓN

Marque claramente las paredes desprendibles y los elementos esenciales. Inspeccione los elementos de exterior regularmente para detectar cualquier señal de oxidación y corrosión, al igual que las áreas por debajo del DFE para detectar fugas, filtraciones y grietas. Antes de una inundación pronosticada, identifique los artículos que usa o guarda en el sótano o en espacios del piso inferior que estén propensos a inundarse y muévalos fuera del edificio o a pisos más altos. Estos artículos incluyen vehículos, equipo mecánico, muebles, alfombras de área, efectos personales, suministros de limpieza y químicos tóxicos.

Luego de una inundación, es importante limpiar las áreas afectadas por aguas de inundación, escombros y basura, ya que esto puede representar un riesgo significativo a la salud y seguridad de los ocupantes. *Si su hogar está inundado de aguas negras, es importante tomar precauciones especiales durante la limpieza. Considere contratar a un profesional con equipo de protección contra las enfermedades. En las zonas costeras y las riberas con mareas, la corrosión de metales ocasionada por inundaciones de agua salada puede convertirse en un problema. Dé mantenimiento regular a los componentes y sujetadores esenciales para mantener el estado general del edificio.

COSTO ESTIMADO

Los costos se basan en diferentes variables, tales como localidad, materiales, tipo de construcción y exposición al riesgo. Todas estas variables ayudan a realizar un estimado de los costos reales.

AVISO

Consulte con un profesional licenciado en construcción para determinar la mejor estrategia de protección contra inundaciones para su hogar. Manténganse en contacto con los profesionales responsables por el diseño y la construcción de su sistema, ya que ellos son un recurso importante para su mantenimiento futuro. FEMA NO reconoce la impermeabilización en seco como una estrategia aceptable para estructuras residenciales. El código de construcción requiere

que los edificios con viviendas habitadas se impermeabilicen en mojado. Asegure que la impermeabilización cumpla con el IBC (según adoptado en el Código de Construcción de Puerto Rico), las normas estructurales y la ASCE 7, y que esta se haya realizado con materiales certificados por la Sociedad Americana para Pruebas y Materiales (ASTM, por sus siglas en inglés) contra inundaciones y vientos fuertes.



LO QUE NECESITA SABER

La impermeabilización evita que el agua entre y ocasione daños en el hogar y en sus sistemas esenciales de mecánica, electricidad y plomería. Existen dos tipos de impermeabilización:

Impermeabilización en mojado – Mitiga el daño por agua ocasionado al hogar al permitir que las aguas fluyan libremente hasta el Nivel de Inundación de Diseño (DFE, por sus siglas en inglés) e inunden ciertas partes modificadas y sin ocupar en el edificio. Este tratamiento involucra el uso de materiales resistentes a daños por inundación y la reubicación de los equipos y componentes principales para minimizar los daños y las pérdidas.

Impermeabilización en seco

  • Evita que el agua entre al hogar mediante su estructura impermeable. Utilice solo en los espacios comerciales no habitables de edificios multifamiliares de hormigón. Recuerde que la impermeabilización en seco es una técnica de mitigación activa y está sujeta a fallas. Es una opción costosa.
  • A ctivo: requiere intervención humana para instalar elementos desmontables antes de un desastre natural.
  • Pasivo: los elementos y sistemas están integrados directamente en la estructura, por lo que no hay que instalarlos antes de un desastre natural.

Nivel de Inundación de Diseño (DFE, por sus siglas en inglés) es el nivel hasta el cual un edificio debe reforzarse contra inundaciones. El DFE de un edificio se calcula a partir del Nivel de Inundación Base (BFE, por sus siglas en inglés) de FEMA y se le añade una elevación adicional, conocida como "francobordo", que actúa como elemento de seguridad y se incluye en el Código Internacional de Construcción (IBC, por sus siglas en inglés) de 2018 (2 pies o más).

El BFE se provee en los Mapas de Tasas del Seguro de Inundación (FIRM, por sus siglas en inglés), que incluyen los efectos de las olas. Estos mapas no consideran el futuro aumento del nivel del mar ocasionado por el cambio climático. Vea los Recursos.

Contrate a un agrimensor para que determine el nivel habitable más bajo en el edificio y emita un Certificado de Elevación (EC, por sus siglas en inglés) de FEMA.



105
PASO 1 - REFUERCE SU HOGAR CON IMPERMEABILIZACIÓN EN MOJADO

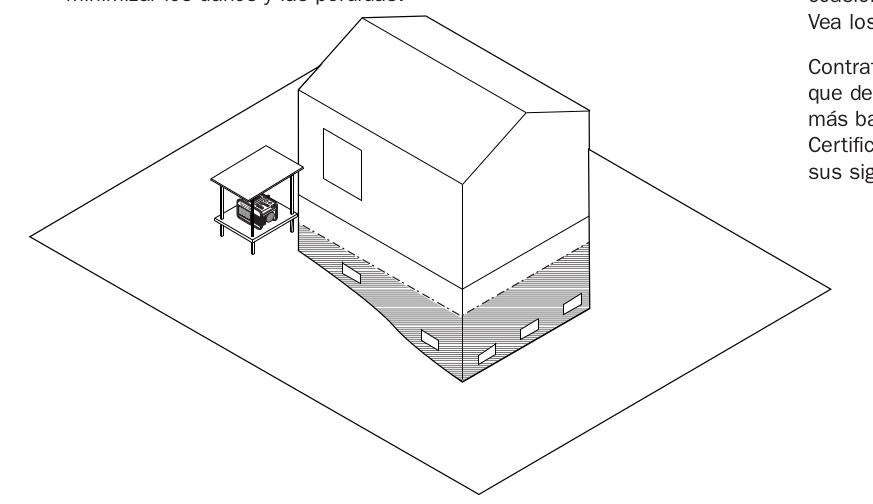

Diseñe teniendo en cuenta que la porción del edificio debajo del DFE se va a inundar.

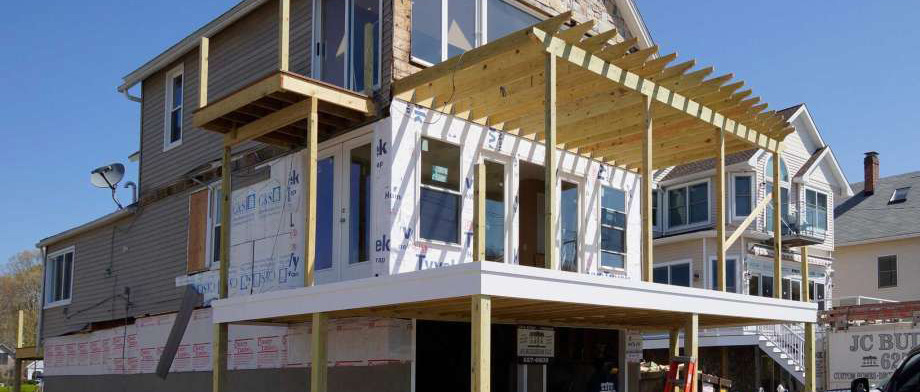

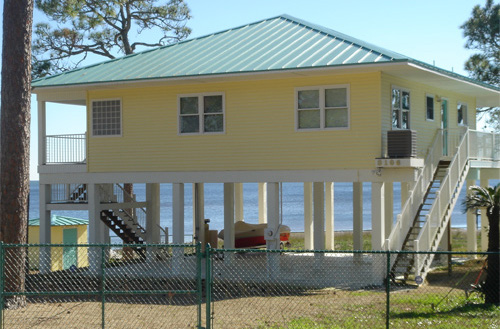

1. REUTILICE TODOS LOS PISOS DEBAJO DEL DFE

DESCRIPCIÓN

  • Los pisos debajo del DFE se pueden usar como espacios de almacenamiento o para proporcionar acceso vehicular o áreas de estacionamiento.
  • Las paredes que estén susceptibles a tocar agua en una inundación deben diseñarse con aperturas hidrostáticas o paredes desprendibles bajo cargas por inundación.
  • Consulte el boletín técnico de FEMA Technical Bulletin 9 (TB 9) para conocer más sobre las paredes desprendibles. Tenga en cuenta que las paredes deben estar certificadas como paredes desprendibles.

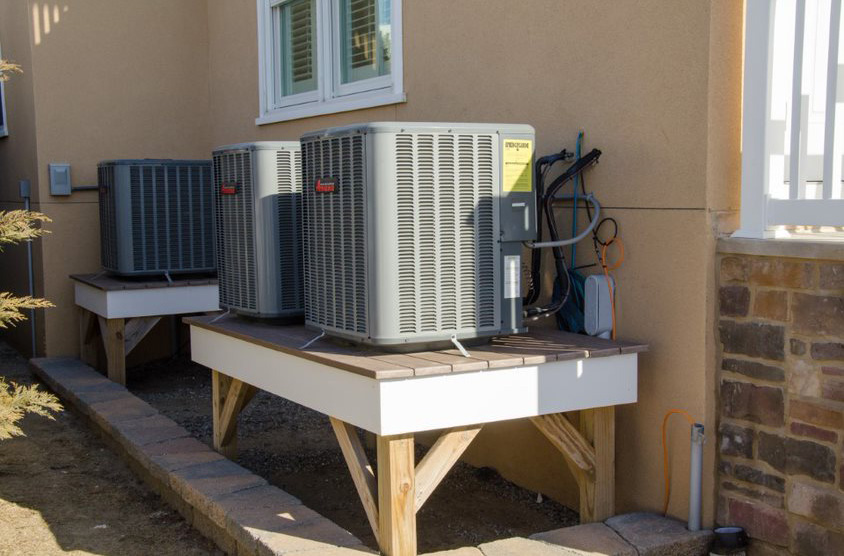

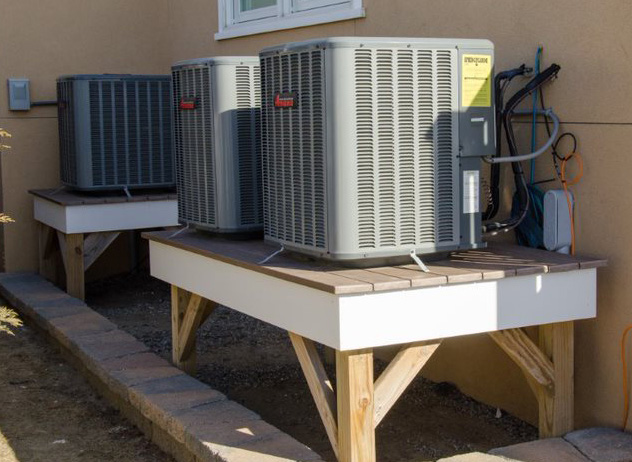

2. ELEVE LOS SISTEMAS ESENCIALES

DESCRIPCIÓN

  • Eleve los sistemas interiores y exteriores, tales como los sistemas mecánicos de conducción de aire, los sistemas eléctricos y la plomería, por lo menos 1 pie por encima del DFE para asegurar que estos continúen funcionando durante e inmediatamente después de la inundación.
  • Evite el contacto directo con las aguas de inundación y minimice/evite los daños.
  • Si es imposible reubicar los sistemas, estos deben:
    • Estar diseñados e instalados para evitar que entre el agua o que esta se acumule dentro de los componentes.
    • Resistir cargas hidrostáticas, hidrodinámicas y de escombros.

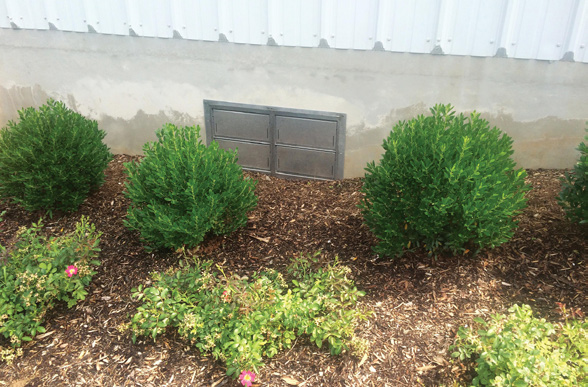

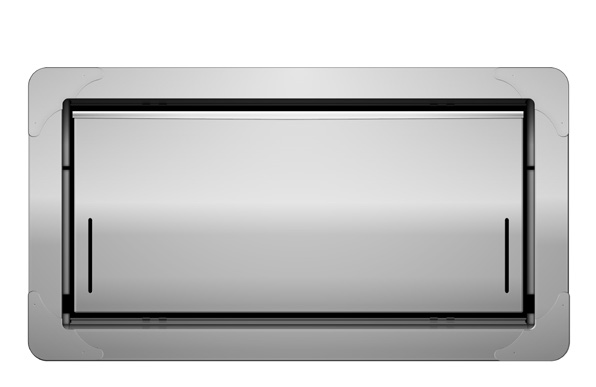

3. INSTALE RESPIRADEROS Y/O APERTURAS
HIDROSTÁTICAS EN LAS PAREDES.

DESCRIPCIÓN

  • Esto permitirá que el agua pase a través de los muros del perímetro y por las áreas impermeabilizadas en mojado.
  • Ubique las aperturas por debajo del BFE.
  • Las bases de las aperturas están a no más de 1 pie sobre el nivel del suelo.
  • Para cada área cerrada, ubique por lo menos 2 de las aperturas en paredes distintas. Si hay varias áreas cerradas, cada una debe tener sus propias aperturas hidrostáticas.
  • Se necesita una pulgada cuadrada de apertura hidrostática por cada pie cuadrado del área cerrada.
  • Las aperturas deben ser de por lo menos 3 pulgadas de ancho y 3 pulgadas de largo.
  • Si se colocan rejillas, mamparas o cubiertas en las aperturas hidrostáticas, estas deben permitir el flujo automático de las aguas pluviales desde y hacia el área.
  • Puertas y ventanas sin aperturas instaladas no cuentan.



















4. PROVEA VÁLVULAS DE REFLUJO PARA LOS SISTEMAS SANITARIOS, DE AGUA Y DE ALCANTARILLADO.

DESCRIPCIÓN

  • Las válvulas de reflujo evitan que las aguas negras entren al sistema de plomería del hogar e inunden la casa. Vea la Estrategia 19 para más información.
  • Endurezca la tubería hasta el DFE para reducir la presión en estas en caso de reflujo.

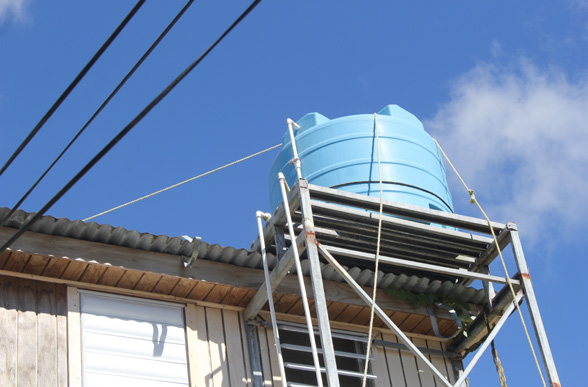

5. ELEVE, ASEGURE O SUJETE LOS
TANQUES

DESCRIPCIÓN

  • Esto incluye tanques de combustible y agua.
  • Si los tanques no se pueden elevar por encima del DFE, asegúrelos y sujételos bien.
  • Asegure que estén vacíos para evitar escapes y contaminación.



















6. UTILICE MATERIALES RESISTENTES A DAÑOS POR INUNDACIÓN HASTA EL DFE.

DESCRIPCIÓN

  • Utilice conectores y sistemas de sujetadores de acero inoxidable.
  • Los materiales deben aguantar contacto directo y prolongado con las aguas de inundación por 72 horas.
  • El Boletín Técnico 2 de FEMA (TB 2), Requisitos para los materiales resistentes a los daños por inundación (TB 2, 2008) solo aprueba materiales Clase 5 (sumamente resistentes y que pueden tolerar el contacto con el agua en movimiento) y materiales Clase 4 (resistentes pero menos duraderos bajo condiciones de agua en movimiento).
  • Algunos materiales Clase 5 incluyen: bloques de hormigón, madera laminada de calidad para uso marítimo, bloques de vidrio, poliuretano moldeado en su sitio y acero con adhesivos a prueba de agua.
  • Instale un revestimiento desmontable a prueba de moho y humedad en los últimos 4 pies inferiores con tornillos resistentes a la corrosión.
  • Diseñe y construya las paredes interiores para que ventilen / respiren y evitar tener que sacar el revestimiento para que la pared se seque.
  • Construya los gabinetes retirados del piso y por encima del nivel de inundación.
  • Otros materiales aceptables según el TB 2 incluyen:
    • planchas de cemento,
    • hormigón,
    • panel de yeso sin papel,
    • panel de yeso sin papel,
    • madera laminada de calidad para uso marítimo,
    • madera tratada con conservantes,
    • madera sintética,
    • fibra de cristal,
    • piedra,
    • acero (pintado/revestido),
    • aislamiento de celda cerrada



















106
PASO 2 - REFUERCE LOS EDIFICIOS CON IMPERMEABILIZACIÓN EN SECO

En un edificio residencial, solo se puede utilizar la impermeabilización en seco en los espacios no habitables p. ej. vestíbulos, la oficina de administración del edificio, cuartos multiusos, espacios comerciales o de almacenamiento, etc. Además, esto solo se permite si el piso más bajo del edificio es para uso comercial.

DESCRIPCIÓN

1. Diseñe la estructura para que aguante las cargas hidrostáticas, hidrodinámicas y por impacto de escombros asociadas con el DFE y determinadas por un ingeniero estructural.



















DESCRIPCIÓN

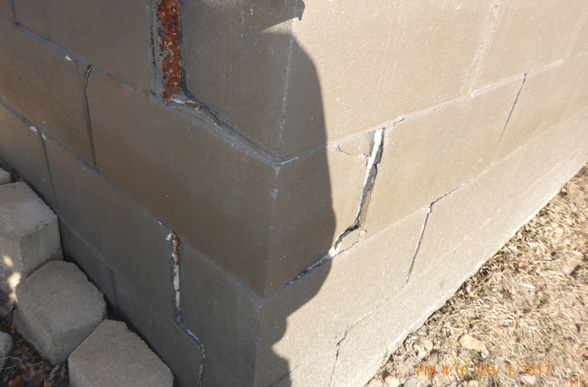

2. Selle todas las grietas y aperturas (excepto por los respiraderos y las aperturas hidrostáticas) debajo del DFE.



















DESCRIPCIÓN

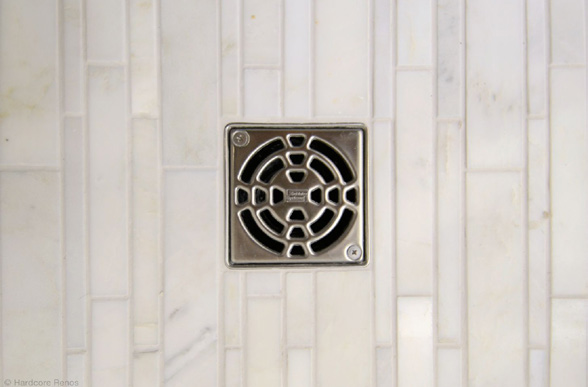

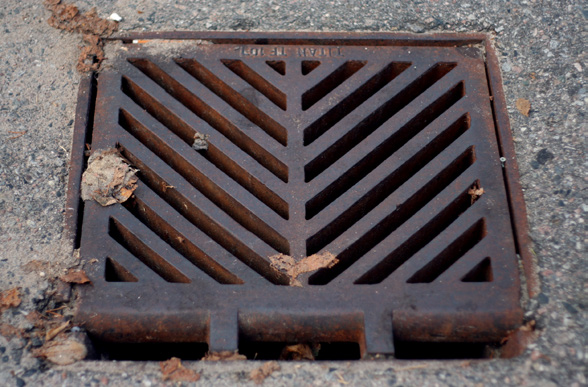

3. Instale tapones de control de reflujo en los desagües del piso.

  • Selle permanentemente los desagües del piso que ya no estén en uso



















DESCRIPCIÓN

4. Utilice cubiertas impermeables para los respiraderos y las rejillas ubicadas por debajo del DFE e instale estas cubiertas antes del desastre natural.




















DESCRIPCIÓN

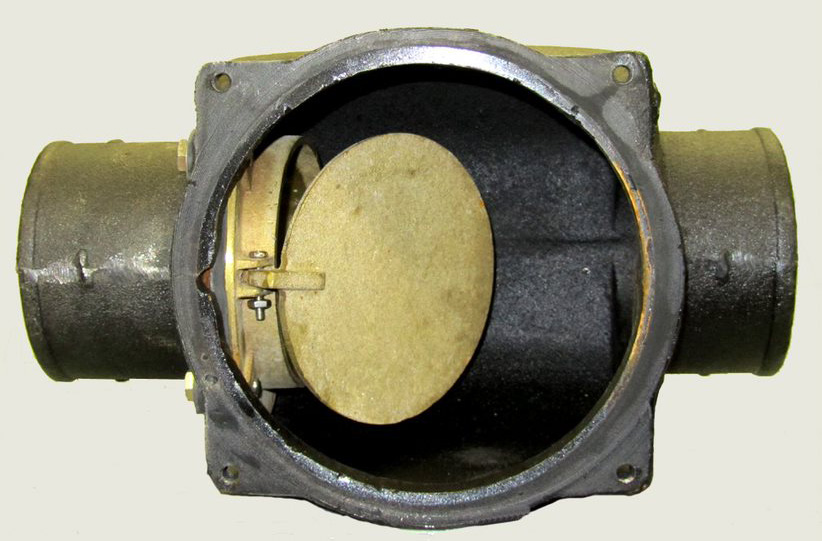

5. Instale válvulas de reflujo para el alcantarillado.

  • Tape la trampa del hogar hacia el alcantarillado para evitar que el agua fluya hacia la casa si el desagüe principal se atapona.





















DESCRIPCIÓN

6. Instale una bomba de sumidero en el punto más bajo del hogar.



















DESCRIPCIÓN

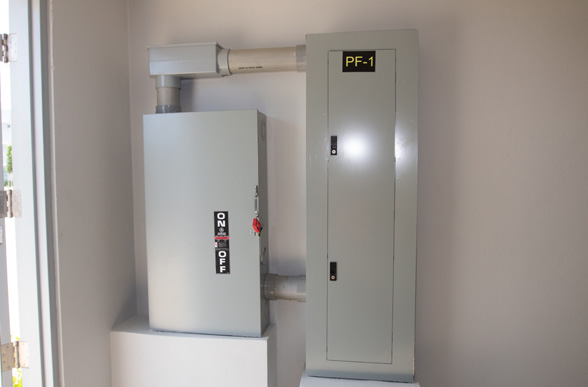

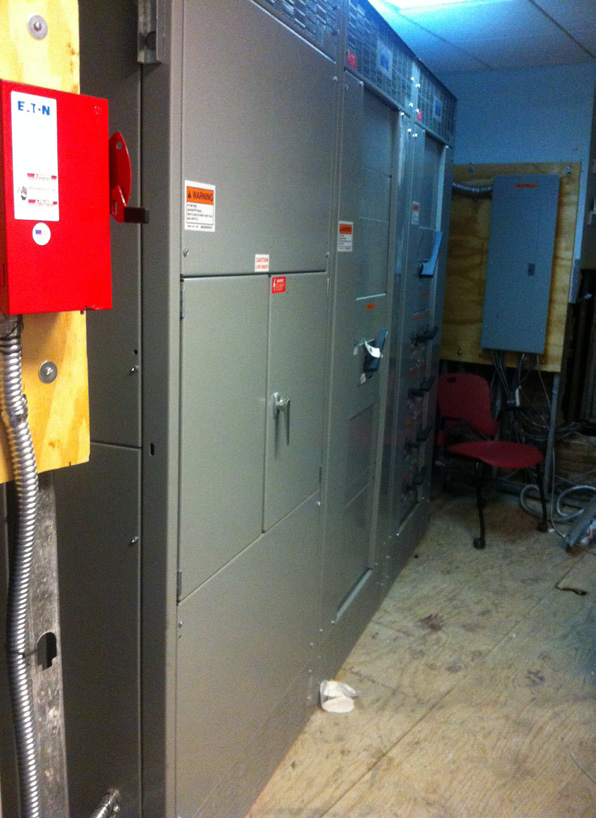

7. Utilice contenedores impermeables para proteger el equipo eléctrico que no se pueda reubicar.



















DESCRIPCIÓN

8. Reemplace todas las puertas del primer piso permanentemente con puertas anti-inundaciones.

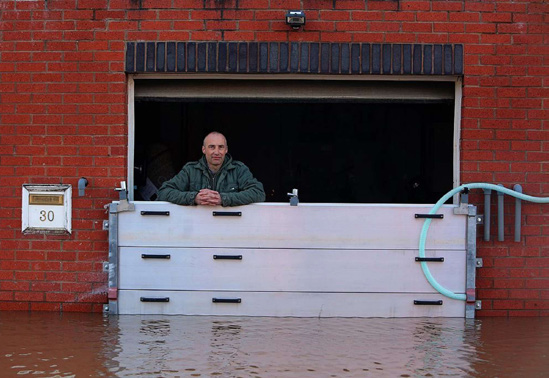

  • Instale compuertas desmontables sobre las entradas.



















DESCRIPCIÓN

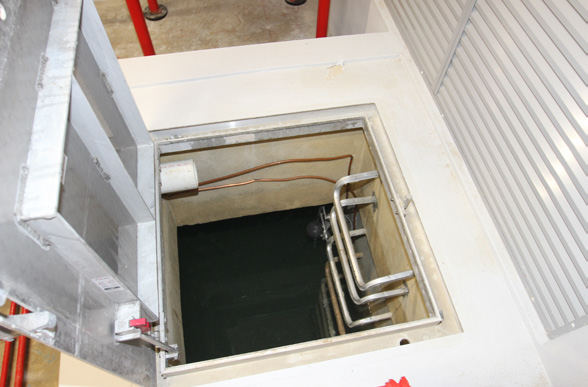

9. Instale puertas de escotilla impermeables para los accesos desde la acera.

  • Utilice un drenaje de zanja en la base de las escaleras para reducir las filtraciones en las escotillas no protegidas



















DESCRIPCIÓN

10. Todas las tomas de corriente deben estar por lo menos 18 pulgadas por encima del nivel del suelo o del nivel (real o proyectado) de inundación.

  • Evite que las aguas de inundación causen daños a los circuitos.



















DESCRIPCIÓN

11. Utilice un drenaje de zanja en la base de las escaleras para reducir las filtraciones en las escotillas no protegidas



















107
