Instale Resguardos De Energía

18

INSTALE RESGUARDOS DE ENERGÍA

Los sistemas de resguardo de energía le ofrecen al hogar la capacidad de suministrar electricidad al equipo esencial cuando la red eléctrica no está disponible. Esta estrategia se enfoca en explicar cómo escoger un generador y cómo instalarlo.

Estrategia en Acción

1. Escoja un generador

A. Determine su carga crítica

B. Determine la potencia en vatios requerida

C. Combustible

D. Ubicación

2. Conecte el sistema

LO QUE NECESITA SABER

  • Escoja un generador basándose en:

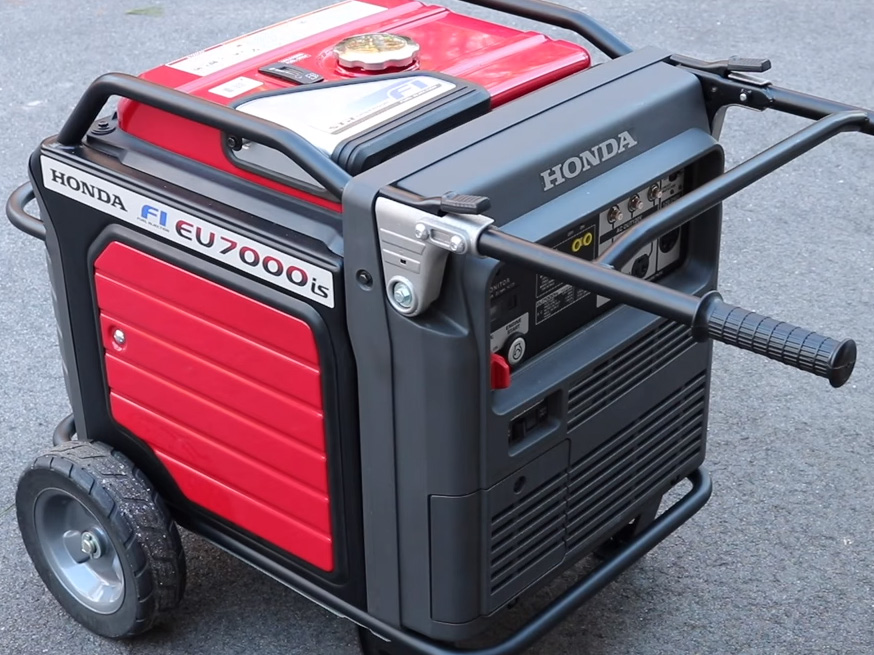

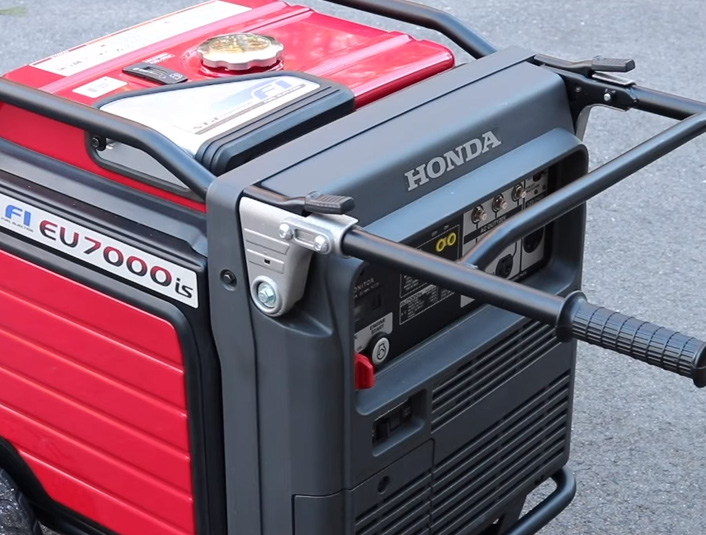

    • Potencia en vatios (800 W para generadores portátiles, 130 kW para generadores comerciales)
    • Combustible (gasolina, gas propano, gas natural, diésel)

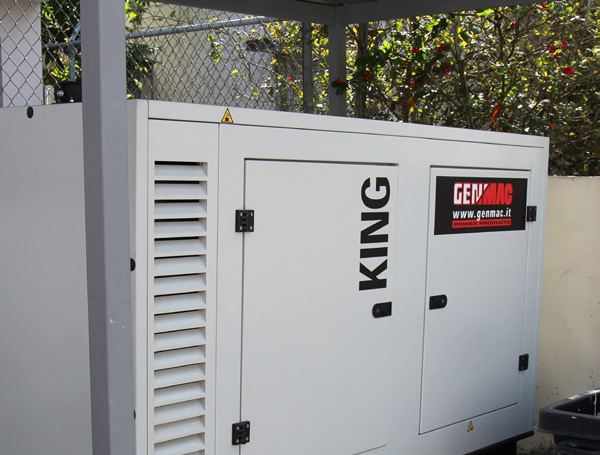

    • Tamaño y peso (portátil o fijo)
    • Presupuesto (desde $120 por uno portátil hasta $30,000 por un generador fijo)
    • Nivel de contaminación atmosférica
    • Nivel de contaminación por ruido
    • Cuanto mayor sea la eficiencia energética de su hogar, menos resguardos de electricidad necesitará. Vea la Estrategia 15 para conocer más sobre cómo ahorrar energía.
    • La capacidad de un generador depende de la carga crítica. Vea la Estrategia 15.
    • Verifique los requisitos del código local para equipos generadores y almacenamiento de combustible.
    • Evalúe distintas formas de asegurar el generador en su propiedad para evitar que se lo roben.

Viejo San Juan en la oscuridad en la noche después del huracán María



PASO 1 - ESCOJA UN GENERADOR
  • Consulte la Estrategia 15 para determinar las necesidades de energía para el hogar y calcular cuántos vatios son necesarios.
  • ¿Qué porcentaje de potencia desea obtener de la energía solar (FV) o del generador?
  • ¿Cuánto desea reducir la factura de la luz?
  • ¿Cuánta electricidad de respaldo necesita? ¿Hay muchos cortes de energía debido a fallas en la red?
  • ¿Cuál es su presupuesto para el generador?

A. DETERMINE SU CARGA CRÍTICA

  • El tamaño de su generador dependerá de cuánta “carga eléctrica” necesite suministrar para mantener su hogar durante un apagón de la red eléctrica. Por carga crítica se entiende la carga colectiva de los equipos en el hogar que deben permanecer encendidos consistentemente para poder habitar el espacio con seguridad.
  • Vea la Estrategia 15 para obtener ayuda al determinar la carga necesaria para suministrar electricidad, y que así usted pueda determinar el tamaño de generador adecuado.



B. DETERMINE LA POTENCIA EN VATIOS REQUERIDA

  • Los generadores tienen una potencia de arranque y una potencia de funcionamiento.
  • La potencia de arranque, también conocida como la potencia máxima de sobrecarga, es la cantidad de energía que el sistema requiere para activarse. Este factor es de los más críticos al escoger.
  • La potencia de funcionamiento es la cantidad de energía que el sistema necesita para operar de manera continua.
  • Utilice el resultado de la Estrategia 15 para determinar cuánta capacidad necesita.
  • En las edificaciones multifamiliares, coloque letreros e iluminación en las salidas de emergencia.

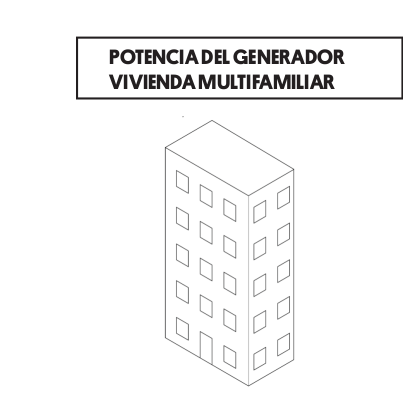

POTENCIA

___ WATTS

LA ENERGÍA PUEDE

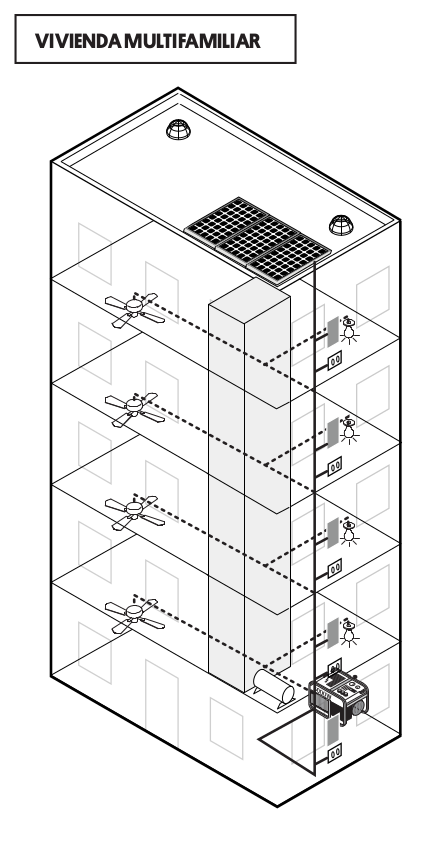

  • De 1 a ___ unidades de vivienda por piso
  • 1 a 3 unidades de vivienda / por piso, limitado a una pequeña unidad de ventana de CA o mini división (preferiblemente) y refrigerador pequeño, pocas luces LED y tableta / computadora pequeña















POTENCIA

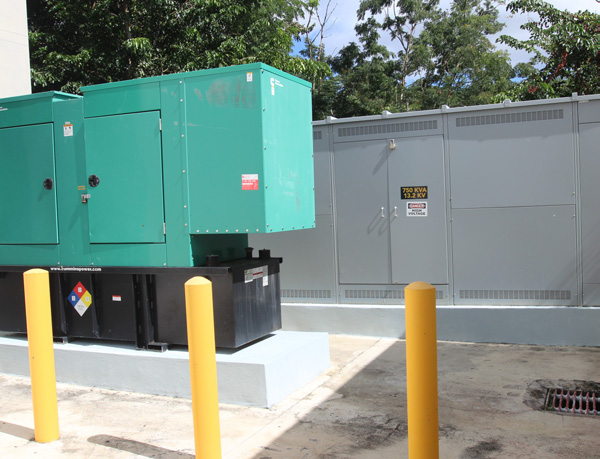

HASTA TO 150,000 WATTS

LA ENERGÍA PUEDE

  • Carga comunitaria del edificio
  • Iluminación para las áreas comunes
  • Bombas de servicio
  • Alarmas
  • Equipo de seguridad
  • Elevador















152

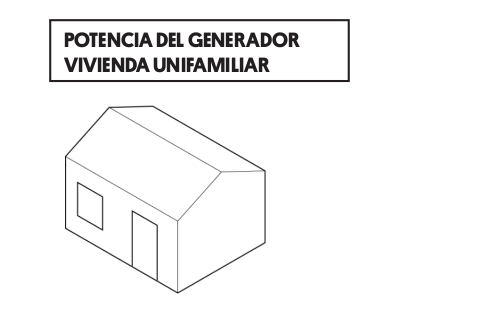

B. DETERMINE LA POTENCIA EN VATIOS REQUERIDA, CONTINUADO

POTENCIA

2,500 WATTS

LA ENERGÍA PUEDE

  • 1 refrigerador
  • 1 abanico
  • 2 cargadores de celular
  • 4 bombillas LED de 60 vatios















POTENCIA

5,000 WATTS

LA ENERGÍA PUEDE

  • 1 refrigerador
  • 5 bombillas LED de 60 vatios
  • 2 abanicos
  • 2 cargadores de celular
  • 1 bomba de sumidero
  • 1 bomba de pozo
  • 1 sistema de seguridad















POTENCIA

7,500 WATTS

LA ENERGÍA PUEDE

  • 1 refrigerador
  • 9 bombillas LED de 60 vatios
  • 5 abanicos
  • 4 cargadores de celular
  • 1 bomba de pozo
  • 1 bomba de sumidero
  • 1 sistema de seguridad
  • 1 máquina lavadora
  • 1 computadora
  • 1 radio















C. COMBUSTIBLE



TIPO DE COMBUSTIBLE

GASOLINA

DESCRIPCIÓN

  • Vivienda Unifamiliar
  • Emisiones: Medio
  • Inflamabilidad: 1

LOS PROS

  • Fácil de almacenar en la propiedad
  • La gasolina es lo más fácil de conseguir

LOS CONTRA

  • Vida de almacenamiento limitada. Añada estabilizador de combustible para prolongar el tiempo de almacenamiento.
  • Requiere planificación de ciclos.
  • Costoso
  • Altamente inflamable







TIPO DE COMBUSTIBLE

PROPANO

DESCRIPCIÓN

  • Vivienda Unifamiliar
  • Emisiones: Bajo
  • Inflamabilidad: 3

LOS PROS

  • Pesa menos y es fácil de almacenar
  • Vida útil superior

LOS CONTRA

  • Puede ser más silencioso
  • La disponibilidad podría ser limitada







TIPO DE COMBUSTIBLE

DIESEL

DESCRIPCIÓN

  • Vivienda: No residencial
  • Emisiones: Alto
  • Inflamabilidad: 2

LOS PROS

  • El más eficiente en el consumo de combustible
  • Se puede convertir a un sistema de biodiésel, que puede reutilizar el aceite
  • El combustible es fácil de conseguir

LOS CONTRA

  • Los generadores de diésel son grandes, macizos y pueden ser ruidosos. Altamente inflamables.







RECUERDE

Después de una emergencia o un desastre natural, es posible que sea más difícil conseguir gasolina y otros combustibles. Al decidir qué tipo de generador instalar, considere la posibilidad de que tenga que hacerle frente a una situación de escasez.



153

D. UBICACIÓN

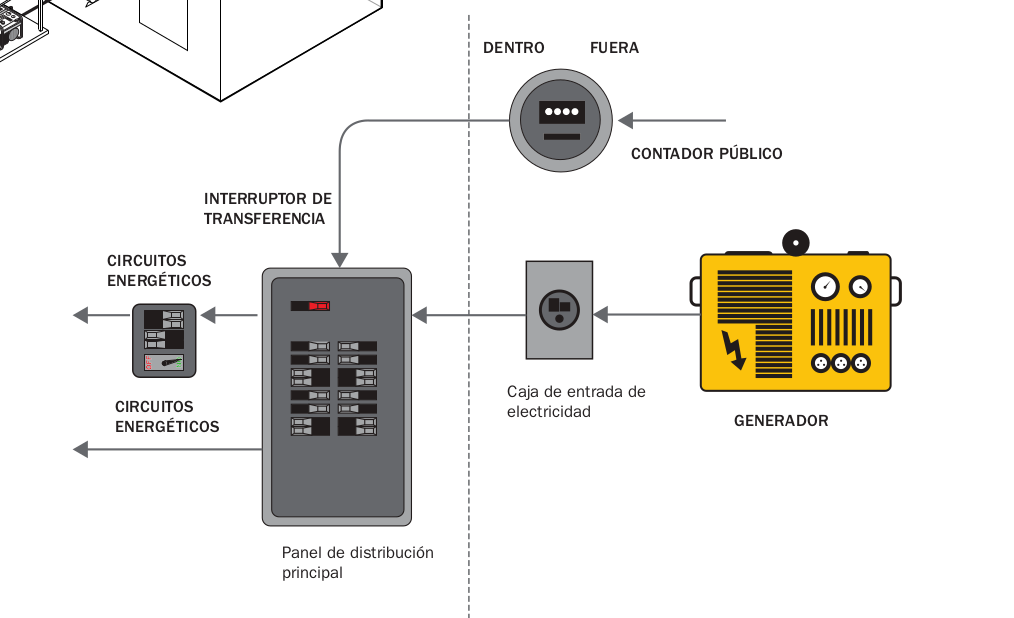

PASO 2 - CONECTE EL SISTEMA
  • El generador activa un circuito de emergencia dedicado a las cargas críticas, como se describe en la Estrategia 15.
  • Instale un interruptor de transferencia para pasar del sistema regular a la red de emergencia.
  • Ubique el interruptor entre el panel de distribución principal y los circuitos de emergencia.
  • Asegure que el panel de distribución principal, el equipo de emergencia y los tomacorrientes estén en el mismo tablero de distribución para que sea más fácil controlar el generador.

TIPOS DE INTERRUPTORES

INTERRUPTOR DE TRANSFERENCIA MANUAL



Se activa manualmente cuando la red eléctrica principal falla y se desactiva cuando se restablece la electricidad. Este interruptor es menos costoso y permite un mejor control de la energía disponible, aunque se requiere más esfuerzo para operarlo.



















INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICA



- Monitorea la energía eléctrica de manera continua. Se conecta automáticamente a la red de emergencia cuando falla la electricidad principal, y cambia de nuevo cuando se restablece la electricidad. Este interruptor es más costoso, pero se requiere menos esfuerzo para operarlo.



















SUGERENCIAS DE MANTENIMIENTO Y OPERACIÓN

  • Almacene y sujete adecuadamente todo tipo combustible para evitar incendios.
  • Opere el generador por lo menos una vez al mes. Hay muchos modelos modernos que corren pruebas de operación automáticamente, mientras otros modelos requieren intervención manual.
  • Una vez al mes, realice una corrida de prueba por un periodo de dos horas a 50% de su capacidad de carga. Esto da suficiente tiempo para que la unidad se lubrique y se evapore toda la humedad.
  • Los fabricantes de generadores portátiles recomiendan, para este tipo de generador, drenar el combustible del tanque y operar el carburador en seco antes de almacenarlo o si ha estado almacenado por más de 6 meses.
  • Almacene aceites y filtros. La mayoría de los generadores requieren su primer cambio de aceite después de las 25 horas, y luego cada 50 a 60 horas de uso.
  • Mantenga el tanque lleno y retire todas las cargas antes de apagar el generador. De lo contrario, se dañará al generador.
  • Contacte a un electricista profesional para instalar el generador y programe visitas de seguimiento regulares a lo largo del año.
  • Tenga a mano el número de teléfono/correo electrónico de un electricista profesional o del fabricante, en caso de emergencia.



154

155

GUÍA PARA RESOLVER PROBLEMAS



PROBLEMA APARENTE

El generador está funcionando, pero no hay corriente alterna disponible

CAUSA PROBABLE

  • El interruptor del circuito del generador se ha activado
  • Conexión deficiente
  • Dispositivo conectado está averiado
  • Falla en el generador

POSIBLE SOLUCIÓN

  • Reinicie el interruptor del circuito
  • Verifique y repare
  • Seleccione una carga o un electrodoméstico distinto que esté en buenas condiciones
  • Contacte a personal cualificado













PROBLEMA APARENTE

El generador funciona bien pero se atasca cuando se conectan las cargas

CAUSA PROBABLE

  • Cortocircuito en una carga conectada
  • El generador está sobrecargado
  • Intente iniciar un dispositivo a la vez

POSIBLE SOLUCIÓN

  • Desconecte la carga eléctrica en cortocircuito
  • Revise los requisitos de potencia de carga y reajuste













PROBLEMA APARENTE

Los interruptores no funcionan con la corriente del generador

CAUSA PROBABLE

  • Los interruptores están en la posición “OFF” o “LINE”
  • El interruptor del circuito del generador se ha activado
  • Conexión deficiente o conjunto de cables defectuoso
  • Dispositivo conectado está averiado Falla en el generador

POSIBLE SOLUCIÓN

  • Mueva los interruptores a la posición “GEN”
  • Reinicie el interruptor del circuito Verifique y repare
  • Seleccione una carga o un electrodoméstico distinto que esté en buenas condiciones
  • Contacte a personal cualificado













PROBLEMA APARENTE

Los electrodomésticos no funcionan después de que se restablece la energía eléctrica

CAUSA PROBABLE

  • Los interruptores están en la posición “GEN” u “OFF”
  • El interruptor del circuito se activó

POSIBLE SOLUCIÓN

  • Mueva los interruptores a la posición “LINE”
  • Reinicie el interruptor del circuito













PROBLEMA APARENTE

Sólo algunas cargas funcionan con la corriente del generador

CAUSA PROBABLE

  • El interruptor del circuito se activó
  • Conexión deficiente o conjunto de cables defectuoso

POSIBLE SOLUCIÓN

  • Reinicie el interruptor del circuito
  • Verifique y repare









156
COMUNIDAD TORO NEGRO, INC., CIALES

Descripción: La Comunidad de Toro Negro está ubicada en Ciales, un municipio del interior montañoso de Puerto Rico. Esta comunidad está compuesta por alrededor de 60 familias y a través de los años se ha distinguido por la gran cantidad de proyectos que han desarrollado para mejorar la calidad de vida de sus residentes. Entre los proyectos desarrollados se encuentran: la construcción de dos losetas de cemento que cruzan el río Toro Negro y permiten el paso de vehículos de motor, el desarrollo de puentes hamaca para brindar acceso a los residentes cuando el río se encuentre fuera de su cauce, entre otros. Recientemente, la Fundación Comunitaria de Puerto Rico (FCPR) y la organización sin fines de lucro SOMOS Solar, en colaboración con la empresa Máximo Solar Industries, se unieron para desarrollar un sistema solar eficiente para la región. Esta es la primera vez que el sistema es administrado por una organización de base comunitaria y cuyos integrantes son los propios residentes.

157
Profile: JONATHAN MARVEL

JONATHAN MARVEL FOUNDER, RESILIENT POWER PUERTO RICO

Fundada tras el paso del huracán María, Resilient Power Puerto Rico es dirigida por Jonathan Marvel y la abogada neoyorquina nacida en Puerto Rico, Cristina Roig. La misión a largo plazo de Resilient Power Puerto Rico es atender las vulnerabilidades de la infraestructura eléctrica existente en la isla y que es alimentada por combustibles fósiles al apoyar iniciativas que promuevan la energía renovable y limpia. Nuestra visión es un Puerto Rico con unas infraestructuras sociales y urbanísticas redundantes, contempladas, adaptables e inclusivas, donde las comunidades a través de la isla se adapten de manera autónoma y construyan una sociedad sostenible y equitativa.

Como un arquitecto, diseñador urbano y civil que quiere ayudar a su ciudad natal, la lección más grande que aprendí luego de María fue que no se puede esperar a recibir ayuda. Tienes que establecer tu meta, hacer tu plan y ponerlo en marcha a través de la ejecución. Primero y como punto de partida, siempre observa las necesidades de la gente. He tenido un amplio acceso a muchas comunidades a lo largo de Puerto Rico por el trabajo de mi mamá, Lucilla Marvel, quien ha trabajado y documentado las necesidades de comunidades informales por más de 40 años. Los miembros de estas comunidades me han enseñado mucho sobre cómo poner las ideas en acción.

Las donaciones que hemos recibido (provenientes de todas partes del mundo y especialmente de la diáspora puertorriqueña) han ido directamente a apoyar las comunidades de todo Puerto Rico. Ya hemos instalado sistemas solares en 25 comunidades y luego de dar un paso atrás y observar lo que sucedió, tenemos un plan para instalar sistemas en otras 75 comunidades. Estamos aprovechando el apoyo para construir sistemas que puedan ser autosuficientes, de modo que las comunidades tengan la confianza para manejar su propia energía. La instalación básica del paquete de hardware consiste en 20 paneles solares (de 350 vatios por panel), los cuales nos permiten energizar un centro comunitario y a su vez posibilita energizar los hogares. Nuestras instalaciones están diseñadas para estar fuera de la red y ser autónomas de ser necesario, sin requerir generadores de combustibles fósiles.

Mi recomendación para las agencias federales que trabajan en la reconstrucción de Puerto Rico es aprovechar esta oportunidad para usar las vastas reservas de energía renovable como parte fundamental durante el proceso de recuperación y apoyar la futura resiliencia energética de Puerto Rico. Las consideraciones futuras deben incluir la construcción de sistemas descentralizados (cuando se estime posible y apropiado) y la creación de centros solares a escala comunitaria y micro redes para alimentar a comunidades enteras, trabajando en colaboración con cada municipio, comunidad por comunidad.

Creo que las viviendas, la industria comercial, las universidades y los hospitales pueden lograr sistemas de fuentes de energía 100% renovables, si se diseñan adecuadamente usando techos y estacionamientos que comparten el beneficio colateral de proveer sombra. No necesitamos montar sistemas solares a gran escala en tierras agrícolas cultivables y desplazar granjas y economías. Debemos trabajar para garantizar un futuro resistente y renovable para Puerto Rico, de manera que las viejas y pesadas plantas de energía de combustibles fósiles que tradicionalmente suplen la energía en Puerto Rico puedan ser cosa del pasado.
